Formator de șuruburi

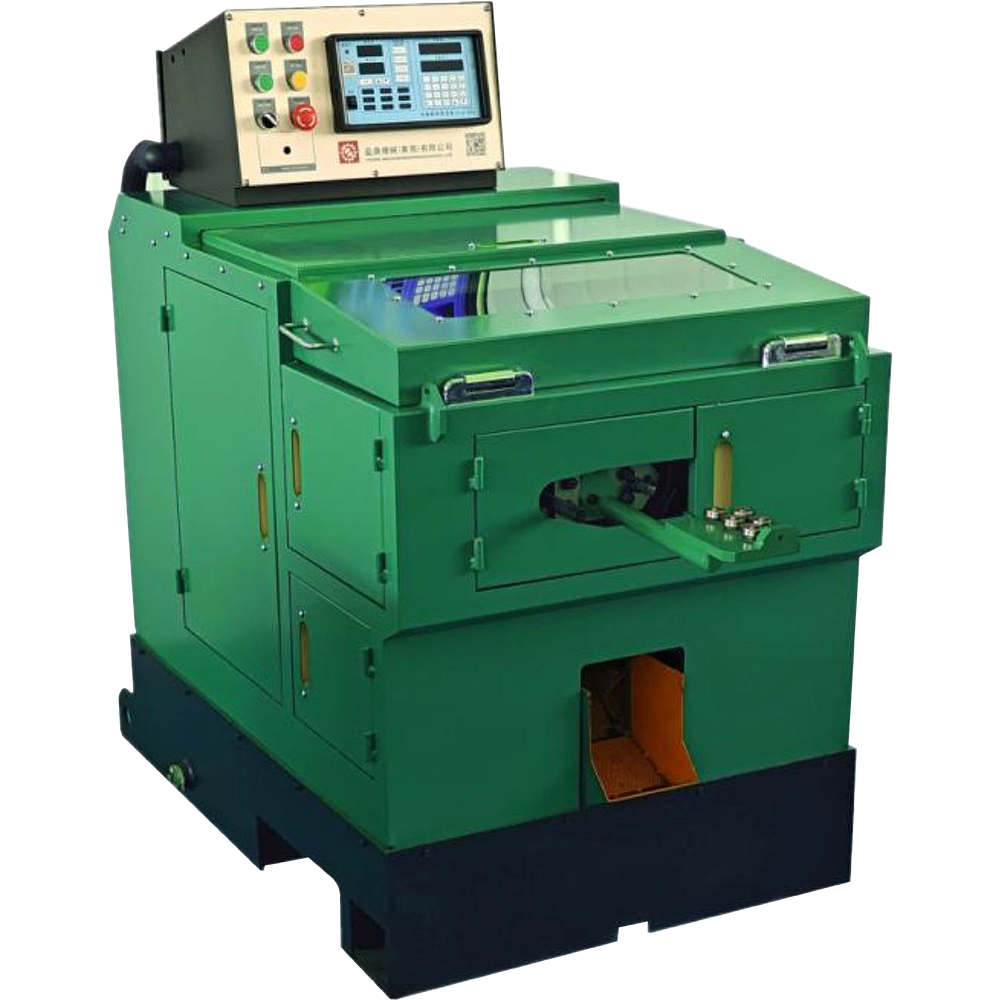

Mașină de căpăcit la rece cu patru stații

Obțineți o ofertă

Specificații tehnice

Prezentarea produselor

TheMașină automată de forjare la rece cu 4 stații Bolteste un dispozitiv utilizat pentru fabricarea elementelor de fixare, adecvat în special pentru producerea de șuruburi, piulițe, cuie, nituri și bile de oțel. Acesta utilizează procesul de capsulare la rece pentru a finaliza secvențial procesele de tăiere, capsulare, acumulare, formare, șanfrenare, laminare a filetului, reducere a diametrului și tăiere pe o mașină dedicată de capsulare la rece pentru a realiza o producție continuă, pe mai multe stații și automatizată.

Principiul de funcționare și caracteristicile structurale

Principiul principal de funcționare al mașinii cu patru stații de ghidare la rece este de a finaliza diferite etape de prelucrare în succesiune prin stații multiple. Fiecare stație are o funcție specifică, cum ar fi tăierea, conducerea, formarea etc. Mașina adoptă ambreiaj pneumatic și invertor, care poate realiza mai multe moduri de funcționare, cum ar fi inching, funcționare unică și funcționare continuă, asigurând siguranța matriței și maximizând spațiul de operare și depanare. În plus, mașina cu patru stații de ghidare la rece este de obicei echipată cu un sistem avansat de alimentare și un sistem de prindere pentru a asigura o alimentare precisă și o prindere stabilă.

Parametrii tehnici

Model Unitate XBF-64S XBF-84S XBF-84L XBF-104S XBF-104L XBF-134L XBF-134LL XBF-164S
Stație de forjare NU. 4 4 4 4 4 4 4 4
Forța de forjare Kgs 40,000 60,000 80,000 80,000 80,000 120,000 120,000 210,000
Motor principal KW 15 22 22 30 30 37 37 55
Lungimea tijei semifabricatului mm 10-80 15-85 30-130 15-110 20-160 20-160 75-265 20-160
Dia max. de tăiere mm Φ8 Φ10 Φ10 Φ12 Φ12 Φ15 Φ15 Φ20
Lungimea maximă de tăiere mm 105 110 155 135 190 190 285 195
Gama de viteze buc/min 140-210 120-180 90-140 90-140 80-135 75-110 45-70 70-100
Tăietură de tăiere.dia mm Φ30*45L Φ35*50L Φ35*60L Φ45*59L Φ45*59L Φ63*69L Φ55*70L Φ60*90L
Dia.perforator mm Φ40*90L Φ45*115L Φ45*115L Φ53*115L Φ53*115L Φ60*130L Φ60*229L Φ75*185L
Matriță principală.dia mm Φ50*110L Φ60*120L Φ60* 165L Φ75*135L Φ75*185L Φ94*190L Φ86*305L Φ100*190L
Cursa cursorului principal mm 136 140 230 190 262 270 380 260
P.K.O.Stroke mm 15 18 26 20 30 40 45 30
K.O.Stroke mm 90 100 140 110 160 170 280 170
Pasul matriței mm 60 80 80 94 94 110 110 120
Dia șurubului aplicabil mm 3-6 5-8 5-8 6-10 6-10 8-13 8-13 10-16
Greutate aproximativă Ton 10 14 18 18 21 28 38 45

Domenii de aplicare

Mașinile cu cap la rece cu patru stații sunt utilizate pe scară largă în industria pieselor standard pentru a produce diverse elemente de fixare, cum ar fi bolțuri, șuruburi, nituri, piulițe etc. Datorită eficienței și automatizării sale ridicate, mașinile cu patru stații de ghidare la rece sunt utilizate în multe domenii, cum ar fi aviația, navele, utilajele, transportul feroviar, automobilele, motocicletele, bicicletele etc. și sunt potrivite pentru producția de diverse elemente de fixare de înaltă precizie și piese de formă specială.
